不滾花杯頭內(nèi)六角三組合螺絲




                            不滾花杯頭內(nèi)六角三組合螺絲

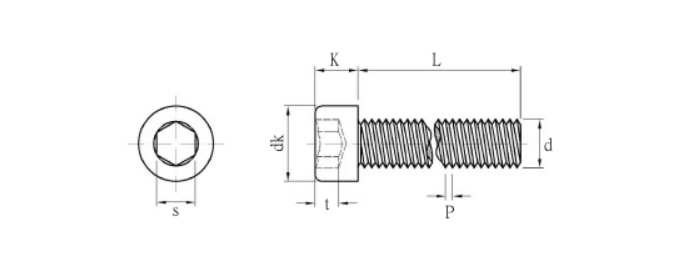

        • 產(chǎn)品描述：內(nèi)六角組合螺釘?shù)牟馁|(zhì)有分為鐵的和不銹鋼的。鐵的是用不同的鐵螺釘線材。內(nèi)六角組合螺釘?shù)?，一般?nèi)六角組合螺絲的線材是用1010，1018,10B21等的。10B21是用來做8.8級組合螺釘?shù)?。?.8級內(nèi)六角組合螺釘，就常用10B21的線材去做。做好后，在去熱處理。熱處理好后，拿去除氫后電鍍。這樣是為了防止內(nèi)六角組合螺釘?shù)膹棄|斷裂。
          •















         在精密緊固件領(lǐng)域，不滾花杯頭內(nèi)六角組合螺釘以 “杯頭（圓柱頭）無滾花” 的獨特外觀、內(nèi)六角的便捷操作及 “螺釘 + 彈墊 + 平墊” 的一體化結(jié)構(gòu)，成為電子設(shè)備、精密儀器、汽車零部件等領(lǐng)域的常用緊固方案。它的核心特性之一在于靈活的材質(zhì)選擇，主要分為鐵質(zhì)與不銹鋼兩大類，其中鐵質(zhì)款憑借可通過熱處理提升強度的優(yōu)勢，在對緊固力有較高要求的場景中應(yīng)用廣泛，其線材選型、加工工藝更是直接決定了產(chǎn)品性能與使用壽命。



         從材質(zhì)分類來看，不滾花杯頭內(nèi)六角組合螺釘?shù)膬煞N材質(zhì)各有適配場景。不銹鋼材質(zhì)款延續(xù)了不銹鋼緊固件耐候、抗腐蝕的優(yōu)勢，適用于潮濕、酸堿等惡劣環(huán)境，如衛(wèi)浴設(shè)備、戶外精密儀器的內(nèi)部連接，無需額外電鍍即可抵御銹蝕，且安裝后外觀簡潔，無滾花的杯頭能與設(shè)備表面更貼合，提升整體精致度。而鐵質(zhì)款則以 “可定制強度” 為核心亮點，通過選擇不同型號的鐵螺釘線材并搭配后續(xù)熱處理工藝，可滿足從普通載荷到高強度載荷的多樣需求，例如在汽車發(fā)動機周邊部件、機床夾具的固定中，高強度鐵質(zhì)組合螺釘能提供穩(wěn)定的緊固力，且成本相較于不銹鋼款更具優(yōu)勢，成為批量生產(chǎn)場景的性價比之選。



         對于鐵質(zhì)不滾花杯頭內(nèi)六角組合螺釘而言，線材的選擇是性能的 “基石”，行業(yè)內(nèi)常用的鐵螺釘線材型號包括 1010、1018、10B21 等，不同型號的化學(xué)成分與力學(xué)性能差異，決定了它們適配的產(chǎn)品等級與應(yīng)用場景。1010 線材屬于低碳鋼，碳含量較低，材質(zhì)柔軟、韌性好，加工難度小，適合制作低強度要求的普通級組合螺釘，如電子設(shè)備內(nèi)部的塑料支架固定，無需承受過大載荷，1010 線材的延展性可避免螺釘在安裝時因用力不當(dāng)而斷裂。1018 線材為中碳鋼，碳含量略高于 1010，強度與硬度適中，經(jīng)過簡單加工后，可滿足日常機械部件的緊固需求，如小型電機的端蓋固定，既能提供足夠的連接力，又不會因材質(zhì)過硬導(dǎo)致被連接件受損。



         而 10B21 線材則是制作8.8 級高強度不滾花杯頭內(nèi)六角組合螺釘的核心原料。作為含硼低碳鋼，10B21 線材在添加硼元素后，淬透性大幅提升，經(jīng)過熱處理后能形成均勻的馬氏體組織，使螺釘?shù)目估瓘姸?、屈服強度顯著提高，完全符合 8.8 級緊固件的力學(xué)標(biāo)準(zhǔn)。在汽車底盤支架、重型機械設(shè)備的關(guān)鍵連接部位，8.8 級鐵質(zhì)組合螺釘需要承受較大的振動與載荷，10B21 線材的高強度特性可確保長時間使用后不會出現(xiàn)螺釘變形、滑牙等問題，成為高強度場景的 “標(biāo)配” 線材。



         鐵質(zhì)不滾花杯頭內(nèi)六角組合螺釘?shù)募庸すに?，尤其是后續(xù)處理環(huán)節(jié)，更是保障產(chǎn)品質(zhì)量的關(guān)鍵，其中 “熱處理” 與 “除氫電鍍” 兩大步驟，直接關(guān)系到螺釘性能與彈墊的使用壽命。在完成杯頭塑形、內(nèi)六角開槽、彈墊與平墊組裝后，鐵質(zhì)螺釘需進(jìn)入熱處理流程：將螺釘加熱至特定溫度（通常為 850-900℃），保溫一段時間后快速冷卻（淬火），再進(jìn)行低溫回火，通過這一過程，螺釘?shù)挠捕扰c強度得到提升，10B21 線材制作的螺釘經(jīng)熱處理后，硬度可達(dá)到 HRC22-30，抗拉強度超過 800MPa，滿足 8.8 級標(biāo)準(zhǔn)。



         而 “除氫電鍍” 則是防止彈墊斷裂的關(guān)鍵工序。鐵質(zhì)組合螺釘在電鍍過程中，電解液中的氫離子可能滲入彈墊內(nèi)部，形成 “氫脆” 現(xiàn)象 —— 彈墊在承受外力或振動時，內(nèi)部氫原子聚集導(dǎo)致脆性增加，極易出現(xiàn)斷裂。因此，在熱處理完成后，需將螺釘放入專用除氫爐中，在 190-230℃的溫度下保溫 2-4 小時，促使彈墊內(nèi)部的氫原子逸出，降低氫脆風(fēng)險。隨后再進(jìn)行鍍鋅、鍍鎳等電鍍處理，既提升螺釘?shù)目垢g能力，又確保彈墊在長期使用中保持彈性，避免因斷裂導(dǎo)致緊固失效。



         在實際應(yīng)用中，經(jīng)過精細(xì)加工的鐵質(zhì)不滾花杯頭內(nèi)六角組合螺釘，憑借穩(wěn)定的性能覆蓋多類場景。在汽車行業(yè)，8.8 級 10B21 材質(zhì)的組合螺釘用于變速箱殼體與閥體的連接，熱處理后的高強度可抵御變速箱運轉(zhuǎn)時的沖擊與振動；在電子設(shè)備領(lǐng)域，1010 材質(zhì)的普通級組合螺釘用于打印機、掃描儀的內(nèi)部塑料件固定，無滾花的杯頭不會劃傷塑料表面，且加工成本低，適合批量采購。



         從材質(zhì)選型到工藝細(xì)節(jié)，不滾花杯頭內(nèi)六角組合螺釘?shù)拿恳徊蕉紘@ “適配需求” 展開。鐵質(zhì)款通過精準(zhǔn)的線材選擇與精細(xì)的熱處理、除氫工藝，平衡了強度與安全性；不銹鋼款則以耐候性取勝，二者共同構(gòu)成了這一緊固件的多元應(yīng)用體系，為不同領(lǐng)域的精密緊固需求提供可靠支撐。
